RUNNING LED SHIFT REGISTER LDMICRO ARDUINO MEGA2560

Kali ini saya akan share tutorial bagaimana membuat running led menggunakan instruksi shift register pada LDmicro dengan board Arduino Mega2560.

pertama-tama download LDmicro yang support untuk Atmega2560 disini

kemudian extrak file tersebut, dan didalamnya akan ada file ldmicro.exe

kemudian download software Xloader v1.00 disini

yang berfungsi untuk mengupload file *hex yang dihasilkan dari kompilasi software LDmicro

Skema rangkaian menggunakan board Arduino Mega2560;

Kopi paste'kan program dibawah ini kedalam notepad, lalu "save" dengan nama berekstensi *ld.

misalnya saja saya beri nama "test.ld" tanpa tanda petik.

LDmicro0.1

MICRO=Atmel AVR ATmega2560 100-TQFP

CYCLE=10000

CRYSTAL=16000000

BAUD=2400

IO LIST

    Y1 at 64

    Y10 at 97

    Y2 at 63

    Y3 at 90

    Y4 at 91

    Y5 at 92

    Y6 at 93

    Y7 at 94

    Y8 at 95

    Y9 at 96

END

PROGRAM

RUNG

    CONTACTS R1 1

    TON T1 100000

    TOF T2 100000

    COIL R1 0 0 0

END

RUNG

    CONTACTS R1 0

    PARALLEL

        SHIFT_REGISTER reg 11

        MOVE akhir reg10

        SERIES

            EQU akhir 1

            MOVE reg0 0

        END

        SERIES

            EQU akhir 0

            MOVE reg0 1

        END

    END

END

RUNG

    PARALLEL

        SERIES

            EQU reg1 1

            COIL Y1 1 0 0

        END

        SERIES

            EQU reg2 1

            COIL Y2 1 0 0

        END

        SERIES

            EQU reg3 1

            COIL Y3 1 0 0

        END

        SERIES

            EQU reg4 1

            COIL Y4 1 0 0

        END

        SERIES

            EQU reg5 1

            COIL Y5 1 0 0

        END

        SERIES

            EQU reg6 1

            COIL Y6 1 0 0

        END

        SERIES

            EQU reg7 1

            COIL Y7 1 0 0

        END

        SERIES

            EQU reg8 1

            COIL Y8 1 0 0

        END

        SERIES

            EQU reg9 1

            COIL Y9 1 0 0

        END

        SERIES

            EQU reg10 1

            COIL Y10 1 0 0

        END

    END

END

kemudian buka menggunakan software LDmicro yang sudah anda download sebelumnya, dan kompilasi untuk menghasilkan file *hex

kemudian buka Software Xloader.exe

- pilih COM yang digunakan

- pilih jenis mikrokontroler yang diguanakan

- buka file *hex yang dihasilkan dari software LDmicro

- lalu klik "Upload"

dan selesai..!!!

Video demo;

SEMOGA BERMANFAAT...!!!

Retentive Timer ON LDmicro

Retentive Timer ON di singkat RTO adalah penunda waktu ON sampai jumlah batas waktu yang di tentukan telah habis.

agar lebih memahami instruksi Retentive Timer ON, di sini saya akan membuat aplikasi menyalakan output Led, apabila input ON selama 5 detik, apabila input sudah selama 3 detik, kemudian OFF dan ON kembali, maka perhitungan akan di lanjutkan kembali selama 2 detik, baru Led akan ON.

Skema rangkaian menggunakan board Amarduino (Atmegga328) ;

Ladder diagram ;

Video demo ;

Retentive Timer ON 5 detik

Retentive Timer ON & Reset 5 detik

AI & 7-Segment LDmicro

Menampilkan pembacaan Analog Input potensio ke 7-Segment Common Anode, menggunakan ladder diagram LDmicro, dengan range 0 ~ 100.

Skema rangkaian menggunakan board Amarduino (Atmega328) ;

Ladder diagram ;

Video demo ;

Temperatur Sensor LM35 LDmicro

Kali ini saya akan membuat aplikasi Temperatur sensor LM35 menggunakan Ladder Diagram LDmicro yang hasilnya akan di tampilkan ke 7-Segment Common Anode.

Spesifikasi LM35 ;

-  Tegangan kerja 4 ~ 20 Volt

-  Output linear 10mV/^OC

-  Range pembacaan -55 ~ 150 ^OC

-  Akurasi pembacaan 0.5 pada temperatur 25 ^OC

Berikut adalah pinout LM35 ;

Skema rangkaian menggunakan board Amarduino (Atmega328) ;

Ladder diagram ;

Video demo ;

AND LDmicro

Gerbang AND sama halnya dengan rangkaian seri, jadi untuk menghasilkan logika 1 pada output, semua kondisi input harus mendapatkan logika 1.

berikut adalah lambang gerbang AND dan tabel kebenarannya ;

Skema rangkaian menggunakan board Amarduino (Atmega328) ;

Ladder diagram ;

Video demo ;

NOT LDmicro

Gerbang NOT adalah membalikan kondisi input, misalnya jika input mendapat logika 1, maka output akan menghasilkan logika 0, begitupun sebaliknya, jika input mendapat logika 0, maka output akan menghasilkan logika 1.

Berikut adalah lambang logika NOT dan tabel kebenarannya ;

Skema rangkaian menggunakan board Amarduino (Atmega328) ;

Ladder diagram ;

Video demo ;

Set & Reset PLC

Aplikasi Set & Reset ini sama halnya dengan aplikasi Self Holding, di mana instruksi Set berfungsi untuk menghasilkan logika 1 pada output, sedangkan instruksi Reset untuk menghasilkan kondisi  0 pada output.

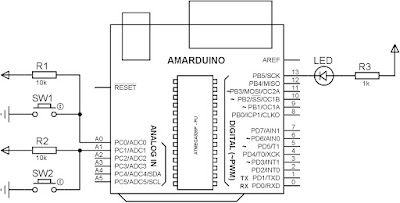

Skema rangkaian menggunakan board Amarduino (Atmega328) ;

Ladder diagram ;

Video demo ;

Anda juga bisa menggunakan software Arduino, tentunya dengan menambahkan library yang bisa anda dapatkan disini

Kemudian tambahkan library tersebut ke dalam software Arduino, dengan cara seperti ini

Kemudian buka File > Examples > plcLib > Latch > SetResetCommands

Kemudian klik upload pada menu Arduino.

Berikut video demo-nya ;
